NIDEC尼得科 旋轉選擇開關 MRE (36° step)
旋轉選擇開關
的詳細介紹
NIDEC尼得科 旋轉選擇開關 MRE (36° step)

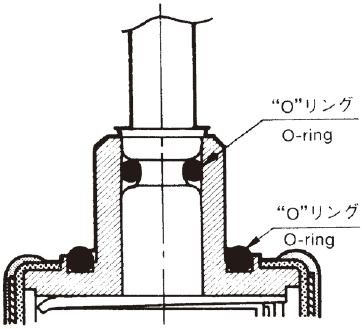

通過將“O”形環與用于面板密封的開關結合，可防止水滴和灰塵從面板表面進入。
使用具有優異的抗電弧性、耐熱性和絕緣性能鄰苯二甲酸二烯丙基樹脂 (UL94V-O) 。
由于端子采用了插入成型方法, 是一種長久的密封結構, 可完全阻止助焊劑從端子滲入。
接觸部分采用擦拭機構, 獲得了接觸的穩定性和可靠性。
標準規格
|
*大額定
|
AC125V 500mA
|
|
*小額定
|
鍍銀觸點:AC/DC 5V 10mA
鍍金觸點:DC6V 5mA
|
|
初始接觸電阻
|
鍍銀觸點:10mΩ以下（DC2～4V 1A）
鍍金觸點:20mΩ以下（AC200μV 1.5mA）
|
|
耐電壓
|
AC1000V 1分鐘
|
|
絕緣電阻
|
100MΩ以上 （ DC500V）
|
|
電氣壽命
|
110,000次 （ 1往返1次）
|
|
工作力
|
9.8N?cm以下
|
|
停止強度
|
19.6N?cm
|
|
工作溫度范圍
|
－20～＋85℃
|
|
儲存溫度范圍
|
－40～＋85℃
|
型號顯示
|
MR
|
E
|
1-
|
10
|
G-
|
Z
|
|
系列名稱
|
操作部形狀
E：防水型
|
電路數
1：1電路
2：2電路
3：3電路
4：4電路
|
觸點數
10:10觸點
5:5觸點
3:3觸點
2:2觸點
|
接觸電鍍
無：鍍銀觸點
G：鍍金觸點
|
型號一覽表
|
型號
|
電路
|
步數
|
步距角
|
接觸電鍍
|
CAD
|
|
★MRE2－5－Z
|
2電路5觸點
|
4 (重復1到5)
|
36°
|
鍍銀
|
|
|
★MRE2－5G－Z
|
2電路5觸點
|
4 (重復1到5)
|
36°
|
鍍金
|
|
|
★MRE3－3－Z
|
3電路3觸點
|
2(重復1到3)
|
36°
|
鍍銀
|
|
|
★MRE4－2－Z
|
4電路2觸點
|
1 (重復1到2)
|
36°
|
鍍銀
|
|
